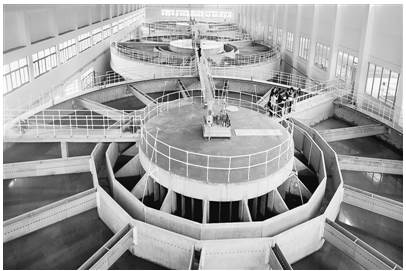

改进型水力循环澄清池及机械加速澄清池

改进型水力循环澄清池及机械加速澄清池


    由于澄清池本身水流是上向流的，无论从池型、进出水的布且以及与絮凝部分的连接，都可与上向流斜板斜管沉淀相适应，因而可以提高沮清效果或增加处理水量。

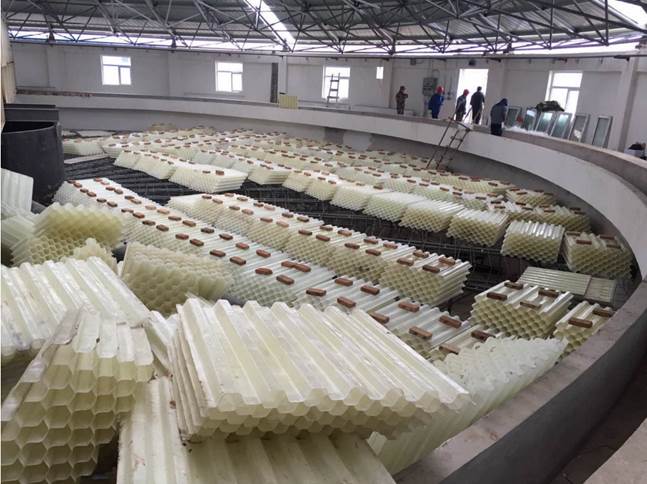

　　在泥法循环型澄清池中，斜管宜设在清水区，以使携带细小颗粒的澄清水进人斜管后做进一步沉淀。
　　在泥渣悬浮型澄清池中，设在清水区内的斜管，其作用与泥清循环型澄清池加设的斜管作用相同。但从清水区斜管中沉淀而滑下的泥渣又会促进絮凝，使处理效果更好。而在悬浮区内加设斜板时，则主要是起到稳定悬浮泥演层的上升膨胀，促进和加强悬浮泥渣层中的接触絮凝作用。
　　所谓“高效脉冲澄清他”。就是在污泥悬浮层中设置了带有导流叶片的斜板，并扩大污泥浓缩室的面积而成。此澄清池主要是利用斜板间的导流片使架凝的泥渣与高度浓缩的泥渣通过内部再循环进行絮凝，而将斜板沉淀作用转变成“浓缩污泥”的悬浮澄清作用，提高了水流的上升流速。
　　已经絮凝的原水沿导流片斜板的上壁向上流动，而沉淀的污泥则沿着斜板的下壁边下沉边浓缩，同时由于导流片的作用而产生了一股旋涡水流，将已沉淀的泥渣重新悬浮起来，使之与已絮凝的水再相接触。产生内部泥清再循环的絮凝作用。
